Im vorangegangenen Artikel habe ich gezeigt, wie das JTAG-Interface des Prozessors aktiviert und verwendet werden kann. Die Funktion des Interfaces wurde dann mit einem kurzen LED-Testprogramm überprüft, wobei ich nicht näher auf die Funktionsweise des GPIO-Controllers eingegangen bin. Dies möchte ich in diesem Teil des Tutorials nachholen.
Für ein besseres Verständnis ist es ratsam das BCM2835 Peripherie Datenblatt zur Hand zu haben, da für die Lösung der Aufgabenstellung einige Registeradressen benötigt werden. Es kann außerdem nicht schaden, wenn ihr zusätzlich das ARM Befehlsdatenblatt offen habt. In diesem Dokument sind alle verfügbaren ARM Befehlscodes vermerkt.
Ok los geht´s…

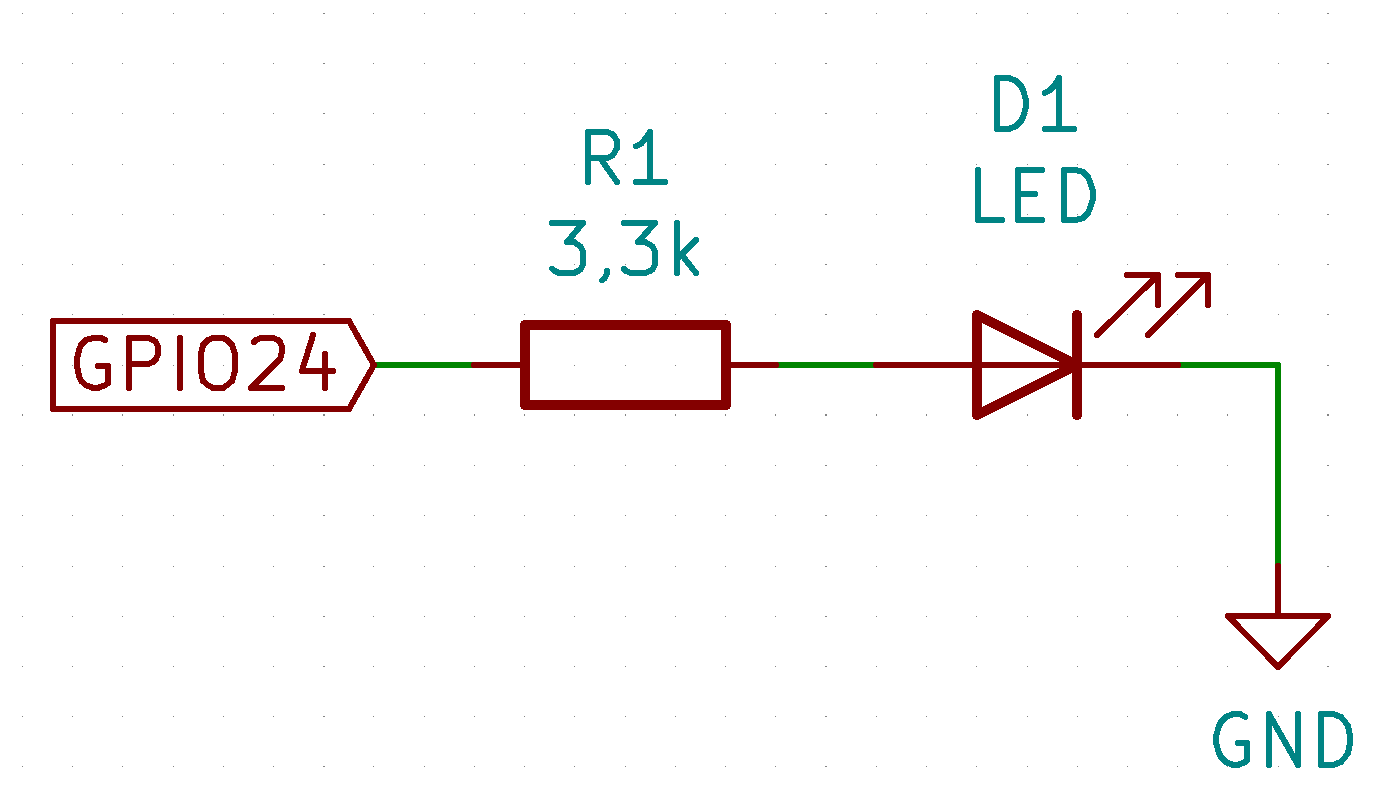

Eine LED einschalten:
Für das erste Programm wird eine neue Assemblerdatei angelegt und als main.s abgespeichert. Das Ziel soll die Aktivierung einer LED an GPIO 24 sein.
Dazu wird das Datenblatt der BCM2835 Peripherie zu benötigt. Auf S. 89 beginnt die Sektion über die GPIO, die für die Ansteuerung der GPIO benötigt wird und auf S. 90 befindet sich die Registerübersicht. Zu allererst wird der GPIO über die Register GPFSELn als Ausgang konfiguriert. Wenn man das Datenblatt etwas weiter liest, sieht man ab S. 92 das die GPIO unterteilt sind. Register 0 deckt die GPIO 0 – 9 ab, Register 1 die GPIO 10 – 19, usw.
Da der GPIO 24 angesteuert werden soll wird das Register GPFSEL2 benötigt. Ok, also wieder zurück scrollen auf die S. 90 für die Registerübersicht. Dort lässt sich entnehmen, dass das Register GPFSEL2 bei der Adresse 0x20000008 anfängt. Das Datenblatt zeigt eine genaue Auflistung der Unterteilung des Registers für GPIO 24. Um den GPIO 24 als Ausgang zu deklarieren, muss also in den Bereich FSEL24 der Wert 0x01 stehen.
Nachdem der GPIO als Ausgang deklariert wurde, kann der Ausgang über das GPSETn-Register gesetzt werden. In diesem Register repräsentiert jedes Bit für einen einzelnen I/O.
Hier ein kleiner Hinweis:
Das Thema Registeradressen ist leider etwas komplizierter. In der Registerübersicht des GPIO-Controllers steht, dass die Startadresse des GPIO-Controllers bei 0x7E200000 liegt. Bei dieser Adresse handelt es sich um eine virtuelle Speicheradresse, die üblicherweise von einem Betriebssystem genutzt und durch eine MMU auf eine physische Adresse gemappt wird. Ohne Betriebssystem ist man an die physikalischen Adressen des Chips gebunden. Eine Übersicht dazu findet sich auf S. 5 des Peripheriedatenblattes:
Da keine MMU genutzt wird, gelten die Adressen aus dem mittleren Adressbereich. Daraus ergibt sich die Adresse 0x20200000 und nicht 0x7E200000 für den GPIO-Controller (das 7E wird mit 20 ersetzt). Nun sind aber alle Komponenten vorhanden. Zeit um aus diesen Erkenntnissen Code zu generieren…
Die ersten drei Zeilen müssen immer gleich bleiben. Sie dienen als Einstigspunkt für das Programm. Das globale Label _start
kann mit dem Namen der Hauptfunktion main
in C verglichen werden. Die Adresse dieses Labels wird vom Linker als Referenz für den Anfang der Codesektion im erzeugten Programm genutzt (die sogenannte .text Sektion).
.section .init .globl _start .section .text _start:
Im nächsten Schritt wird die Basisadresse bzw. die Anfangsadresse des GPIO Controllers im Register r0 gespeichert. Diese lautet 0x20200000 und ist in der Tabelle auf S. 90 zu finden (das Umrechnen der Adresse nicht vergessen!).
ldr r0, =0x20200000
Mit den nächsten beiden Schritten wird der GPIO 24 als Ausgang deklariert.
mov r1, #0x01 lsl r1, #0x0C
Jetzt wird der Wert in das entsprechende GPFSEL-Register geschrieben.
str r1, [r0, #0x08]
Dieser Befehl kopiert den Wert von Register r1 zu der in Register r0 und um den Wert 8 erhöhte Adresse.
Der nächste Schritt besteht darin, den Ausgang auf High zu setzen. Der Chip besitzt dazu ein GPIO Pin Output Set Register (GPSETn). Jedes Register deckt bis zu 32 GPIO ab, wobei die einzelnen Bits für einen GPIO stehen (Register 0 Bit 0 → GPIO 0, Register 0 Bit 1 → GPIO 1, etc.).
Um den GPIO 24 zu setzen muss also das Bit 24 des Registers GPSET0 gesetzt werden.
mov r1, #0x01 lsl r1, #0x18 str r1, [r0, #0x1C]
Der Adressoffset zur Adresse des GPIO-Controllers muss auf 28 und die Anzahl der zu schiebenden Stellen auf 24 gesetzt werden. Als letztes wird noch eine Endlosschleife eingefügt um den Prozessor beschäftigt zu halten.
Loop: b Loop
Der fertige Programmcode wird als nächstes kompiliert…
$ arm-none-eabi-as main.s -g -o main
… und anschließend mittels GDB auf den Raspberry Pi geladen:
(gdb) file LED Reading symbols from LED...done (gdb) load Loading section .text, size 0x38 lma 0x0 Start address 0x0, load size 56 Transfer rate: 448 bits in <1 sec, 56 bytes/write. (gdb) c Continuing.
Unmittelbar nach dem Start des Programms leuchtet dann die LED an GPIO 24 auf.
Die LED blinken lassen:
Im nächsten Schritt soll die LED blinken. Dazu wird das erstellte Programm geringfügig abgeändert und um eine Endlosschleife erweitert:
Loop: str r1, [r0, #0x28] mov r2, #0x3F0000 Wait1: sub r2, #0x01 cmp r2, #0x00 bne Wait1 str r1, [r0, #0x1C] mov r2, #0x3F0000 Wait2: sub r2,#0x01 cmp r2,#0x00 bne Wait2 b Loop
Die neue Endlosschleife besteht aus einem Verzögerungsblock, wo der Wert 0x3F0000 in das Register r2 geladen und dann in einer Schleife so lange um 1 reduziert wird, bis der Wert 0x00 erreicht wird:
Wait1: sub r2, #0x01 cmp r2, #0x00 bne Wait1
Sobald die Schleife durchgelaufen ist, wird die LED entweder an oder aus geschaltet.
Das geänderte Programm muss nun neu kompiliert und auf den Raspberry Pi übertragen werden. Die angeschlossene LED blinkt dann mit einer Frequenz von (etwa) 2 Hz.
Einlesen eines Tasters:
Im letzten Beispiel möchte ich zeigen, wie die LED über einen Button geschaltet werden kann. Der Taster ist an GPIO 13 angeschlossen und schaltet gegen Masse, sodass bei einem Tastendruck der I/O einen Low-Pegel führt.
Als erstes wird der I/O für die LED als Ausgang und der I/O für den Button als Eingang deklariert, indem die entsprechenden Bits gelöscht, bzw. gesetzt werden.
mov r2, #0x01 lsl r2, #0x0C str r2, [r0, #0x08] mov r1, #0x00 str r1, [r0, #0x04]
Für die weitere Abarbeitung des Programms habe ich mir Masken für den GPIO 13 und 24 in je ein Register kopiert:
mov r2, #0x01 lsl r2, #0x0D mov r3, #0x01 lsl r3, #0x18
Anschließend wird in einer Endlosschleife der Zustand von GPIO 13 abgefragt, wobei der aktuelle Zustand eines GPIO den GPLEVn-Registern entnommen werden kann. Jedes Register beinhaltet 32 GPIO, wobei der Zustand von GPIO 13 in GPLEV0 gespeichert ist. Das Register wird zuerst ausgelesen und mit dem tst
-Befehl kann geprüft werden ob ein oder mehrere spezifische Bits in einem Register gesetzt sind. Dazu wird werden die Bits des Quellregisters mit dem zu testenden Wert bitweise UND verknüpft. Das Ergebnis des tst
-Befehls wird in das Z-Flag geschrieben.
ldr r1, [r0, #0x34] tst r1, r2
Wenn das Bit gesetzt ist, ist der Taster nicht betätigt worden und das entsprechende Bit ist 1, wodurch das Z-Flag gesetzt wird. Wird der Taster betätigt, wird das Bit im GPLEV0-Register und das Z-Flag auf 0 gesetzt.
Jetzt kommt eine Besonderheit der ARM-Architektur zum Einsatz: Das sogenannte Condition Field der einzelnen Instruktionen. Befehle mit einem Condition Field lassen sich durch den Zusatz {cond}
in der Syntax erkennen, wie z. B. der ldr
-Befehl:
op{type}{cond} Rt, [Rn, Rm {, LSL #n}]
Der Vorteil einer konditionalen Befehlsausführung liegt darin, dass weniger Branches, also Sprünge, durchgeführt werden müssen und somit die Pipeline des Prozessors nicht mehr so oft neu gefüllt werden muss. Dies spart Rechenzeit, macht die Befehlsabarbeitung schneller und spart nebenbei noch Code.
Jeder Befehl mit einem Conditional Field kann mit einer von 16 Konditionen versehen werden, wobei jede Kondition ein oder mehrere Flags abfragt:
Bei anderen Architekturen (z. B. bei AVR Mikrocontrollern) würde man nun prüfen ob das Z-Bit gesetzt ist und einen Branch, also einen Sprung, vollführen um die LED zu aktivieren, bzw. zu deaktivieren. Durch die konditionelle Befehlsausführung kann die LED ohne Branch geschaltet werden, indem der str-Befehl zum Beschreiben der Register mit einer passenden Bedingung versehen wird.
streq r3, [r0, #0x28] strne r3, [r0, #0x1C]
Der erste str
-Befehl wird nur ausgeführt, wenn das Z-Flag gesetzt, also das Bit im GPLVL0-Register gesetzt ist und damit der I/O einen High-Pegel führt. Dann wird der Inhalt von r2, also 0x1000, in das Register GPCLR0 kopiert, wodurch der LED-Pin auf Low gesetzt wird. Der zweite str-Befehl hingehen wird nur dann ausgeführt, wenn das Z-Flag gelöscht, also das Bit im GPLVL0-Register nicht gesetzt ist. Dann wird der Wert 0x1000 in das GPSET0-Register kopiert, wodurch der LED-Pin gesetzt wird.
Zum Testen wird das Programm erneut kompiliert und mittels GPB auf den Raspberry Pi kopiert und gestartet. Anschließend kann die LED über den Taster ein- und ausgeschaltet werden.
Alle Programme stehen in meinem Gitlab Repository zum Download bereit.
